產品概述

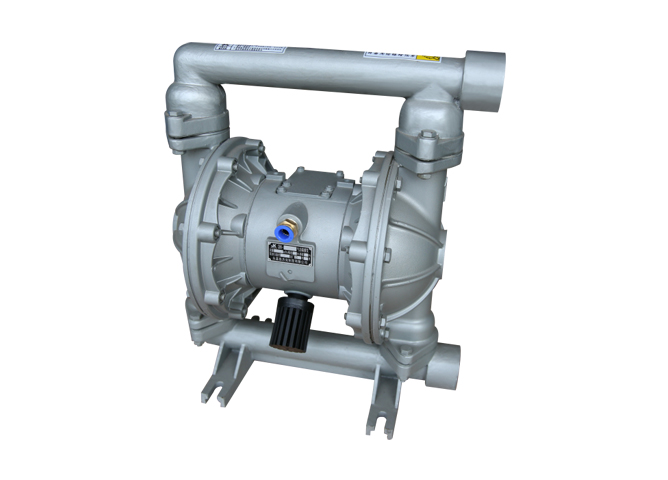

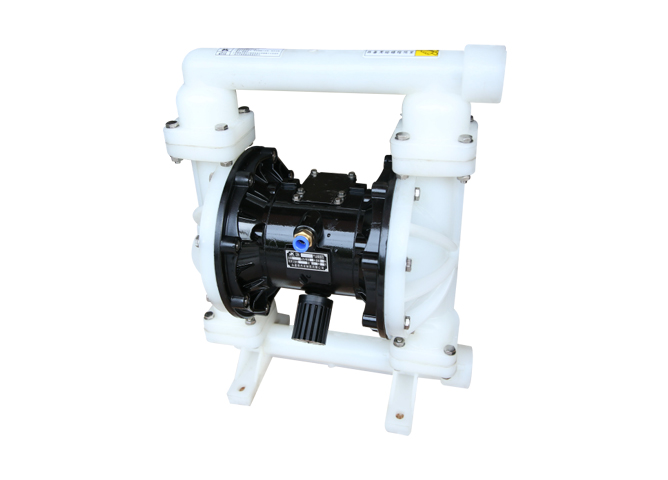

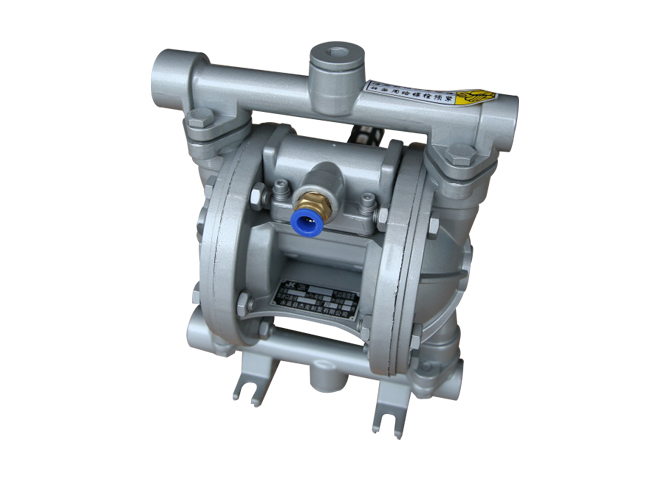

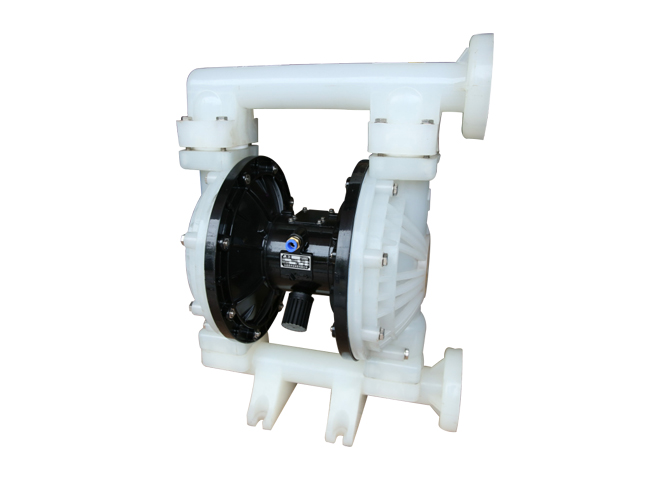

QBK氣動隔膜泵是我公司開發的第三代氣動隔膜泵，具有使用壽命長，不會停頓等優點，它既能抽送流動的液體，又能輸送一些不易流動的介質，具有自吸泵、潛水泵、屏蔽泵、泥漿泵和雜質泵等輸送機械的許多優點。
1、不需灌引水。吸程高達5m，揚程達70m，出口壓力≥6bar。
2、流動寬敞，通過性能好，允許通過最大顆粒直徑達10mm。抽送泥漿、雜質時，對泵磨損甚微；
3、揚程、流量可通過氣閥開度實現無級調節(氣壓調節在1-7
bar之間)；
4、該泵無旋轉部件，沒有軸封，隔膜等抽送的介質與泵的運動部件、工作介質完全隔開，所輸送的介質不會向外泄漏。所以抽送有毒、易揮發或腐蝕性介質時，不會造成環境污染和危害人身安全；
5、不必用電，在易燃、易爆場所使用安全可靠；
6、可以浸沒在介質中工作；
7、使用方便、工作可靠、開停只需簡單地打開和關閉氣體閥門。即使由于意外情況而長時間無介質運行或突然停機泵也不會因此而損壞，一旦超負荷，泵會自動地停機，具有自我保護性能，當負荷恢復正常后，又能自動啟動運行；
8、結構簡單、易損件少，該泵結構簡單，安裝，維修方便，泵輸送的介質不會接觸到配氣閥，聯桿等運動部件，不象其他類型的泵因轉子、活塞、齒輪、葉片等部件的磨損而使性能逐步下降；
9、可輸送較粘的液體(粘度在1萬厘泊以下)；
10、本泵無須用油潤滑，即使空轉，對泵也無任何影響，這是該泵最大特點。
產品用途
泵吸花生醬、泡菜、土豆泥、紅腸、巧克力、啤酒花。糖漿
油漆、顏料、膠水、粘合劑、
各種瓦、瓷、磚器及陶瓷釉漿
各種磨料、腐蝕劑、清洗油垢
各種劇毒、易燃、易揮發液體
各種污水、水泥灌漿及灰漿
各種強酸、強堿、強腐蝕液體
各種粘稠漿、乳化液、各種軟膏化裝品
各種固液分離設備的前

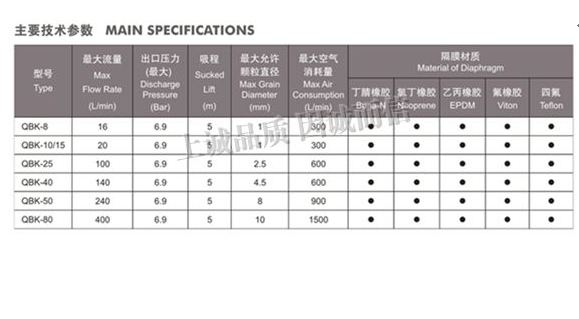

規格型號
型號
入口
出口
連接方式
泵體材質
inc
mm
inc
mm
NPT
BSPT
ANSI法蘭
DIN法蘭
鑄鐵Z
鋁合金L
不銹鋼B
塑料S
襯膠ZCJ
QBK1-8
5/16
8
5/16
8
●
●
-
-
-
-
-
●
-
QBK1-10
3/8
10
3/8
10
●
●
-
-
●
●
●
●
-
QBK1-15
1/2
15
1/2
15
●
●
-
-
●
●
●
●
-
QBK1-25
1
25
1
25
●
●
-
-
●
●
●
●
-
QBK1-40
1-1/2
40
1-1/2
32
●
●
-
-
●
●
●
●
-
QBK1-50
2
50
2
50
●
●
●
●
●
●
●
-
-
QBK1-80
3
80
3
80
●
●
●
●
●
●
●
-
-
主要外形尺寸表
|
型號 |
A |
B |
C |
D |
E |
H1 |
H2 |
H3 |
H |
螺紋 |
法蘭式 |
|
|
NPT/BSPT |
ANSI |
DIN |
||||||||||
|
QBK-8 |
95 |
80 |
145 |
144 |
20 |
20 |
117 |
10 |
140 |
5/16" |
- |
- |
|
QBK-10-15 |
135 |
48 |
218 |
144 |
12 |
34 |
176 |
10 |
226 |
3/8"-1/2" |
- |
- |
|
QBK-25 |
236 |
145 |
381 |
248 |
12 |
46 |
344 |
18 |
412 |
1" |
- |
- |
|
QBK-40 |
236 |
145 |
381 |
248 |
12 |
50 |
348 |
18 |
428 |
1-1/2" |
- |
- |
|
QBK-50 |
320 |
220 |
518 |
347 |
14 |
50 |
521 |
27 |
609 |
2" |
○ |
○ |
|
QBK-80 |
360 |
240 |
634 |
455 |
18 |
96 |
696 |
50 |
842 |
3" |
○ |
○ |
法蘭端尺寸根據相應的標準設計，按設計給定，也可以根據客戶的設計生產。
